Od 3D modela do proizvoda spremnog za tržište

Digitalni FabLab za inovaciju i komercijalizaciju proizvoda u Industriji 4.0 – prostor u kojem studenti, inovatori i lokalna preduzeća razvijaju, vizualizuju i testiraju ideje prije izlaska na tržište.

Pogledajte primjer iz prakse Javite nam se

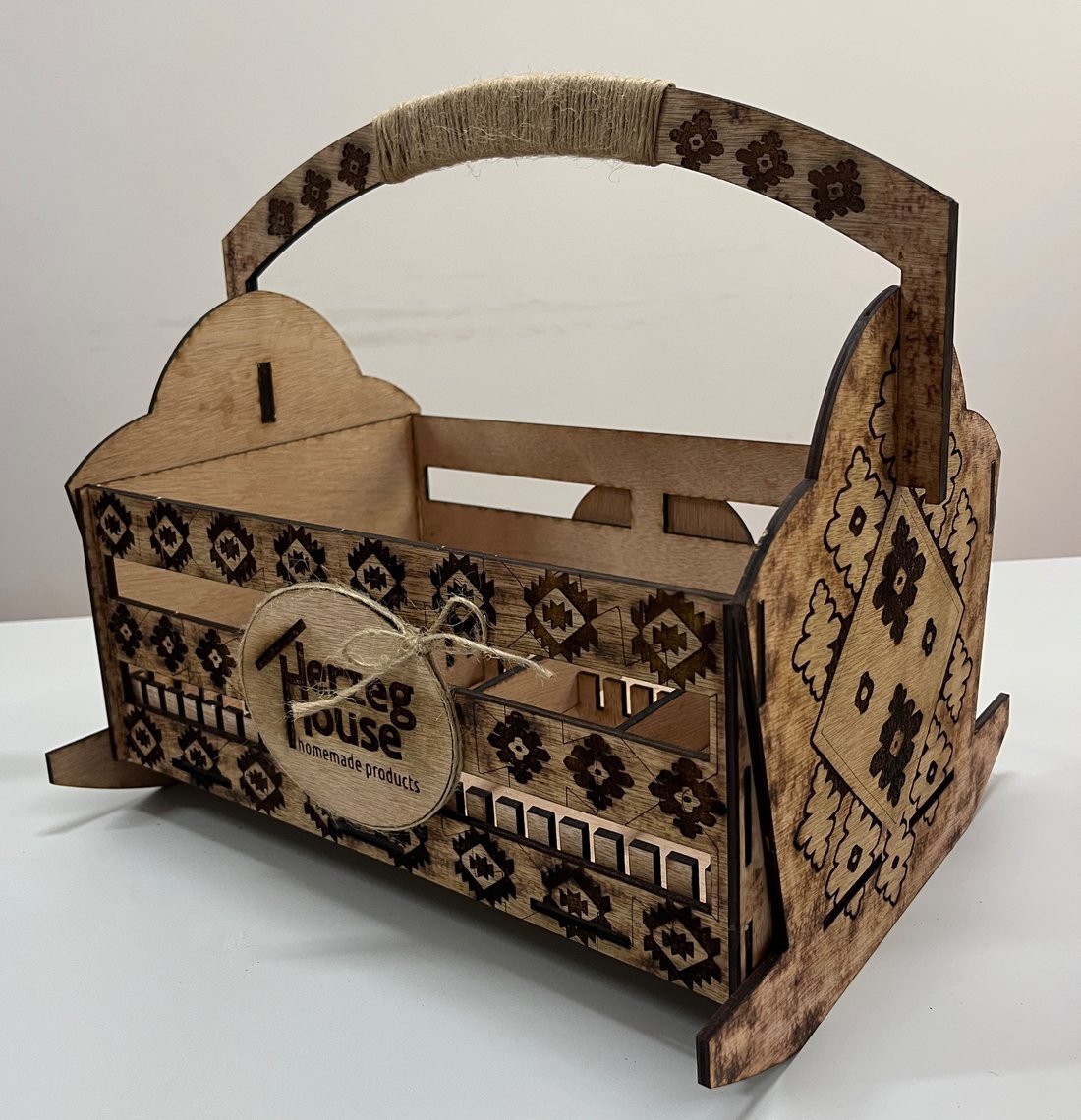

Gotova drvena kolijevka za proizvode Hercegovačka Kuća, fotografija

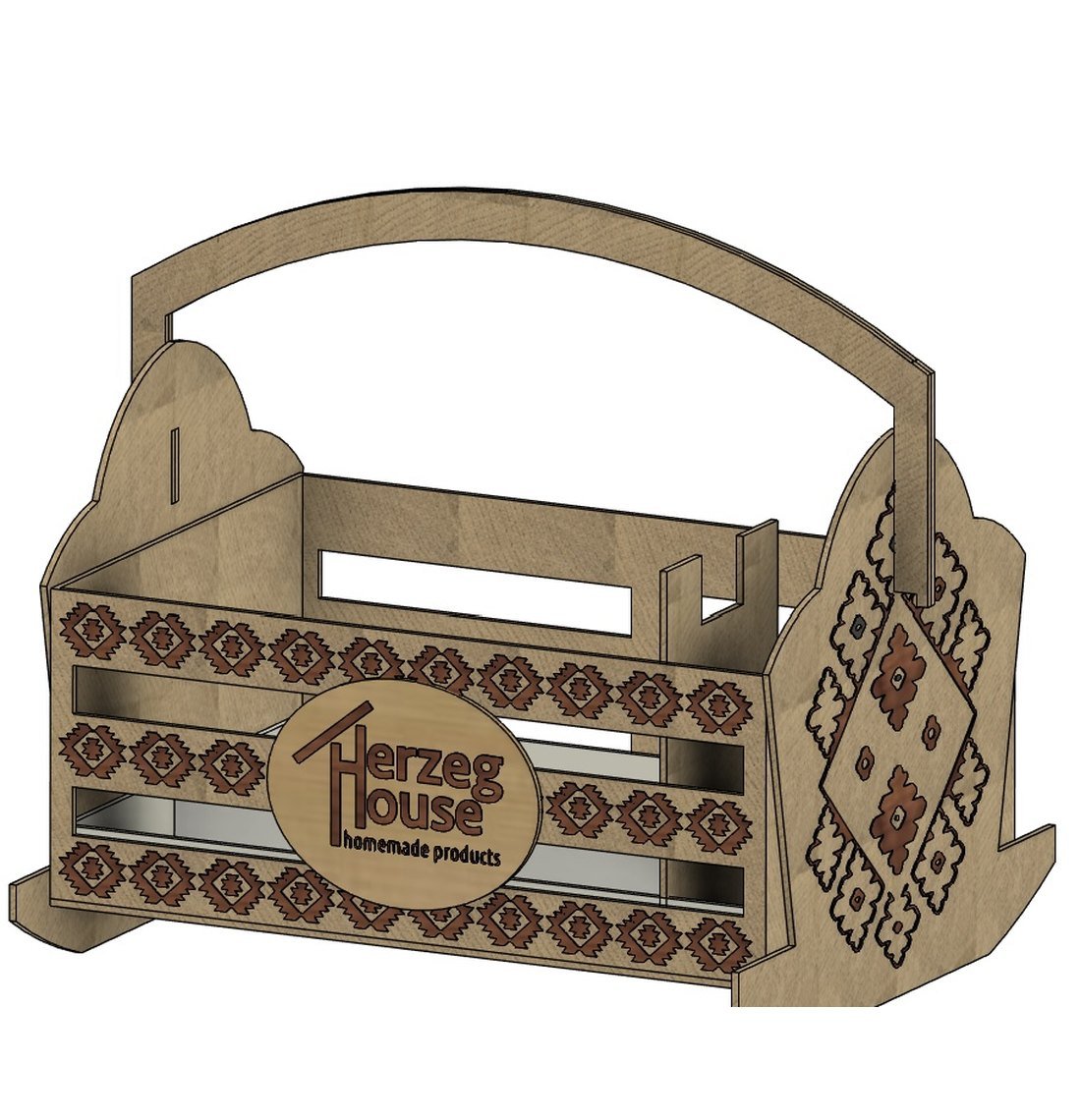

Ista kolijevka kao 3D model u CAD softveru
3D model Gotov proizvod
Povucite liniju: ista kolijevka kao model u Fusionu i kao laserski izrezan proizvod.

O projektu

Fakultet za proizvodnju i menadžment već ima opremu i infrastrukturu za 3D modelovanje, aditivnu proizvodnju i digitalni dizajn. Projekat ih povezuje u jednu platformu.

Projekat „Digitalni FabLab za inovaciju i komercijalizaciju proizvoda u Industriji 4.0“ ima za cilj jačanje postojećeg FabLab okruženja Fakulteta za proizvodnju i menadžment, koji već raspolaže neophodnom opremom i infrastrukturom za 3D modelovanje, aditivnu proizvodnju i digitalni dizajn.

Projekat podrazumijeva uspostavljanje integrisane tehnološke platforme koja će omogućiti razvoj, testiranje i digitalnu promociju inovativnih proizvoda, kao i njihovu pripremu za tržišnu komercijalizaciju.

Uspostavljanjem funkcionalnog centra za provjeru koncepta (Proof of Concept – PoC) studenti, inovatori i lokalna preduzeća mogu brzo razvijati i vizualizovati svoje ideje, testirati tržišni potencijal i pripremati proizvode za komercijalizaciju.

Projekat sufinansira Ministarstvo za naučnotehnološki razvoj i visoko obrazovanje Republike Srpske.

Tri problema malih i srednjih preduzeća na koje projekat odgovara

  1. Visoki troškovi razvoja. Prototip i vizualizacija nastaju u FabLabu, prije skupog ulaganja u proizvodnju.
  2. Spor izlazak na tržište. Od ideje do digitalnog modela i fizičkog uzorka u jednom prostoru, bez čekanja na vanjske dobavljače.
  3. Slaba digitalna prisutnost u B2B sektoru. Fotorealistični prikazi proizvoda nastaju prije nego što se izradi prvi komad.

Šta FabLab nudi

3D modelovanje
Parametarski modeli u CAD softveru: dijelovi, spojevi i sklopovi provjereni na računaru prije izrade.
Aditivna proizvodnja
Brza izrada prototipa i funkcionalnih uzoraka na 3D štampaču.
Digitalni dizajn
Oblikovanje proizvoda, ornamenata i vizuelnog identiteta spremnog za graviranje i rezanje.
Vizualizacija
Fotorealistični prikazi sa materijalima i teksturama, korisni za katalog, web i razgovor sa kupcem.
Testiranje tržišnog potencijala
Fizički uzorak i digitalna promocija omogućavaju da se reakcija tržišta vidi prije serije.
Priprema za komercijalizaciju
Od završnog modela do dokumentacije i proizvoda spremnog za prodaju.

Studenti

Rade na realnim proizvodima i prolaze cijeli put od skice do gotovog komada.

Inovatori

Provjeravaju ideju kroz model, render i prototip prije nego što uđu u ozbiljan trošak.

Lokalna preduzeća

Skraćuju razvoj, smanjuju troškove i dobijaju digitalne materijale za B2B tržište.

Primjer iz prakse: „Kolijevka hercegovačkih ukusa“ za Hercegovačku kuću

Kolijevka za proizvode brenda Hercegovačka Kuća, izrezana i ugravirana laserom, sa motivima tradicionalnih ćilima. Ista kolijevka prikazana je kroz svaku fazu: od modela na ekranu do komada koji se drži u rukama.

  1. 1

    Ideja i koncept

    Određuju se namjena (kolijevka u kojoj stoje proizvodi poput boce vina od 0,75 l i tegli), dimenzije i izgled. Oblik ljuljaške i motivi ćilima daju proizvodu prepoznatljiv lokalni karakter, a logotip nosi brend.

  2. 2

    3D modelovanje

    Model se gradi u Autodesk Fusionu dio po dio: bočne strane, ručka, prečke, postolje i utori kojima se dijelovi uklapaju jedni u druge.

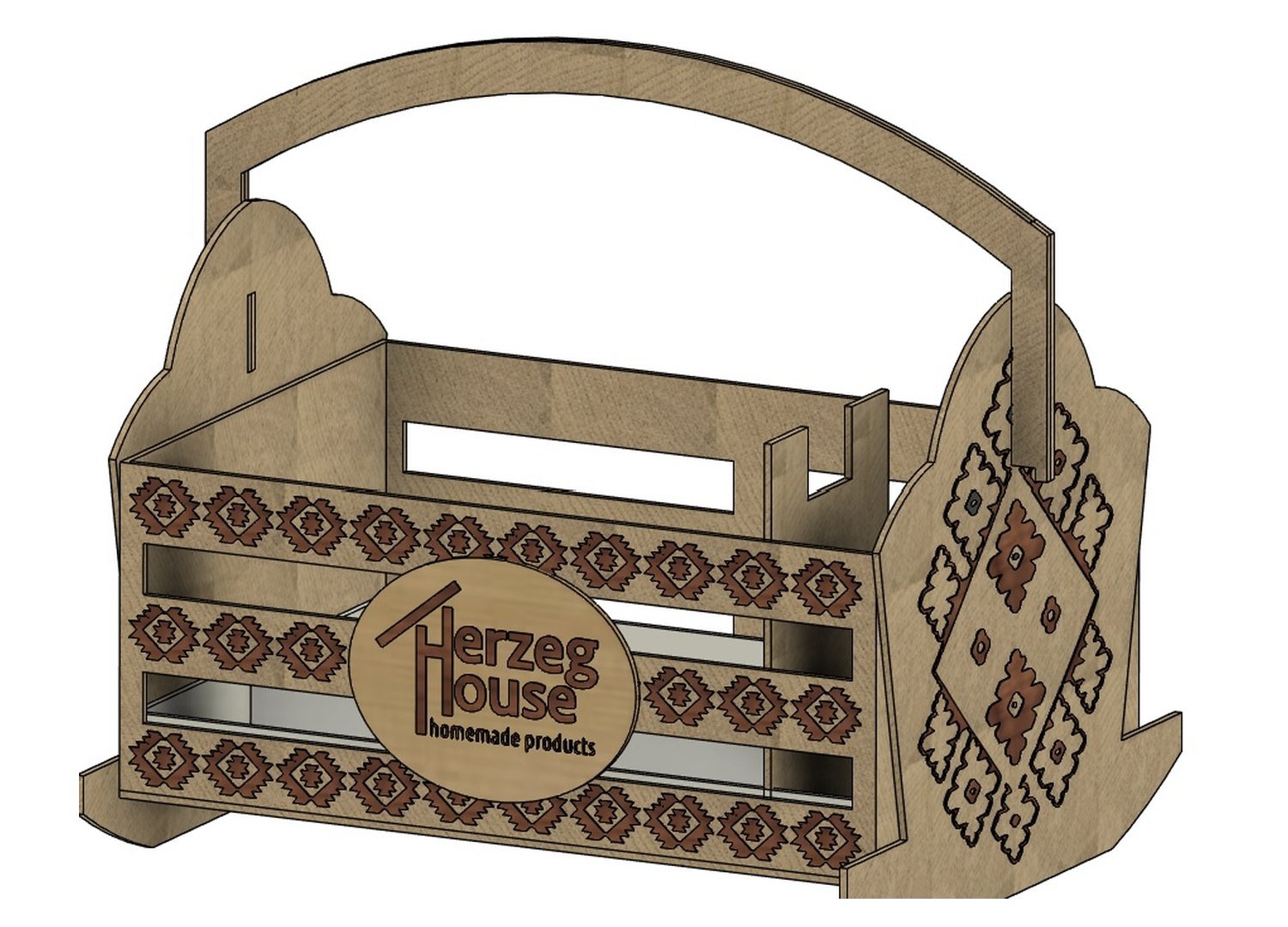

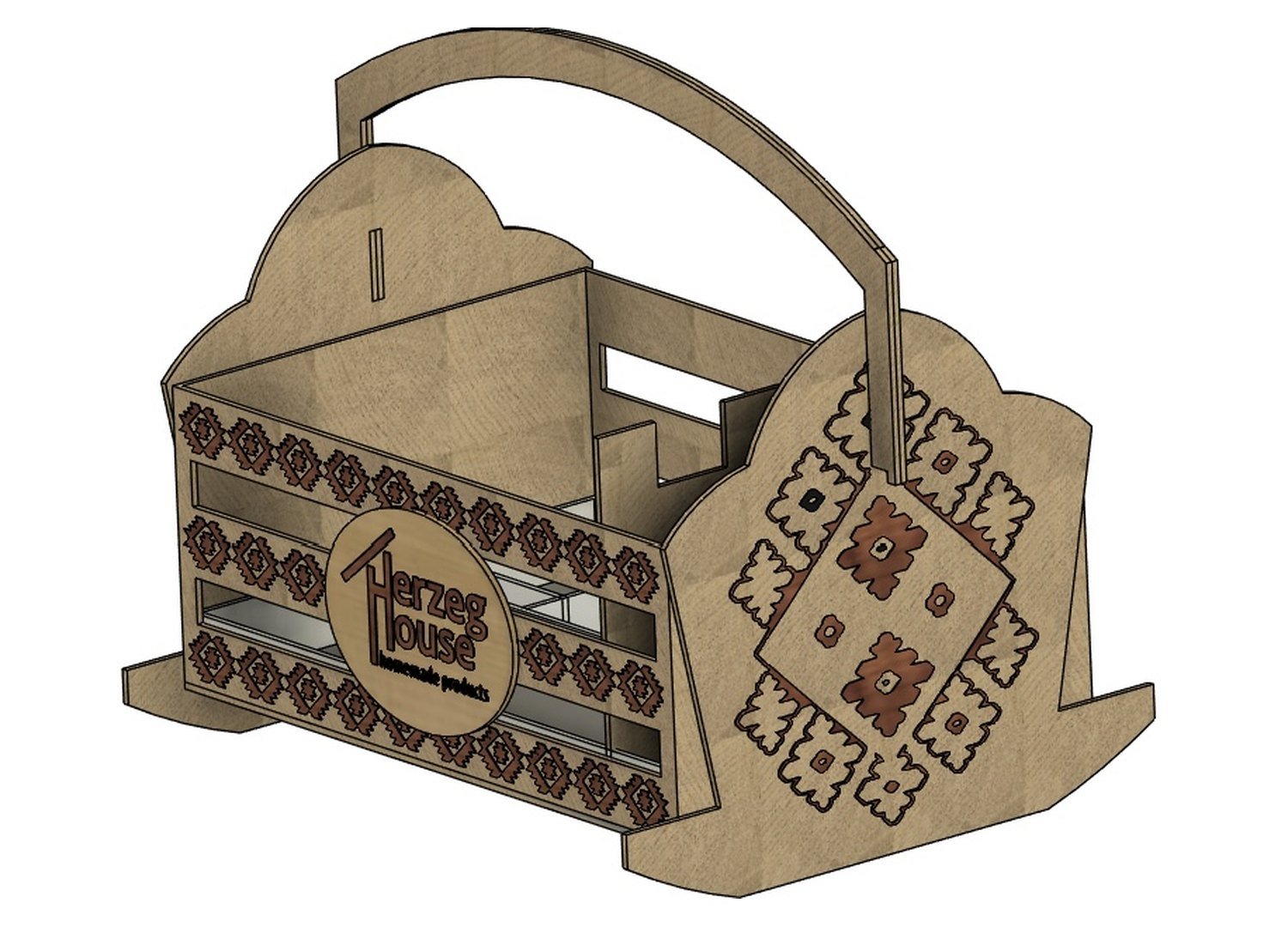

    3D model korpe u CAD softveru, pogled sprijeda 3D model korpe u CAD softveru, pogled sa strane
  3. 3

    Vizualizacija

    Render sa teksturom drveta i bocom vina pokazuje kako će kolijevka izgledati kada se napuni proizvodima. Ove slike mogu ići u katalog ili na društvene mreže prije nego što prvi komad bude izrađen.

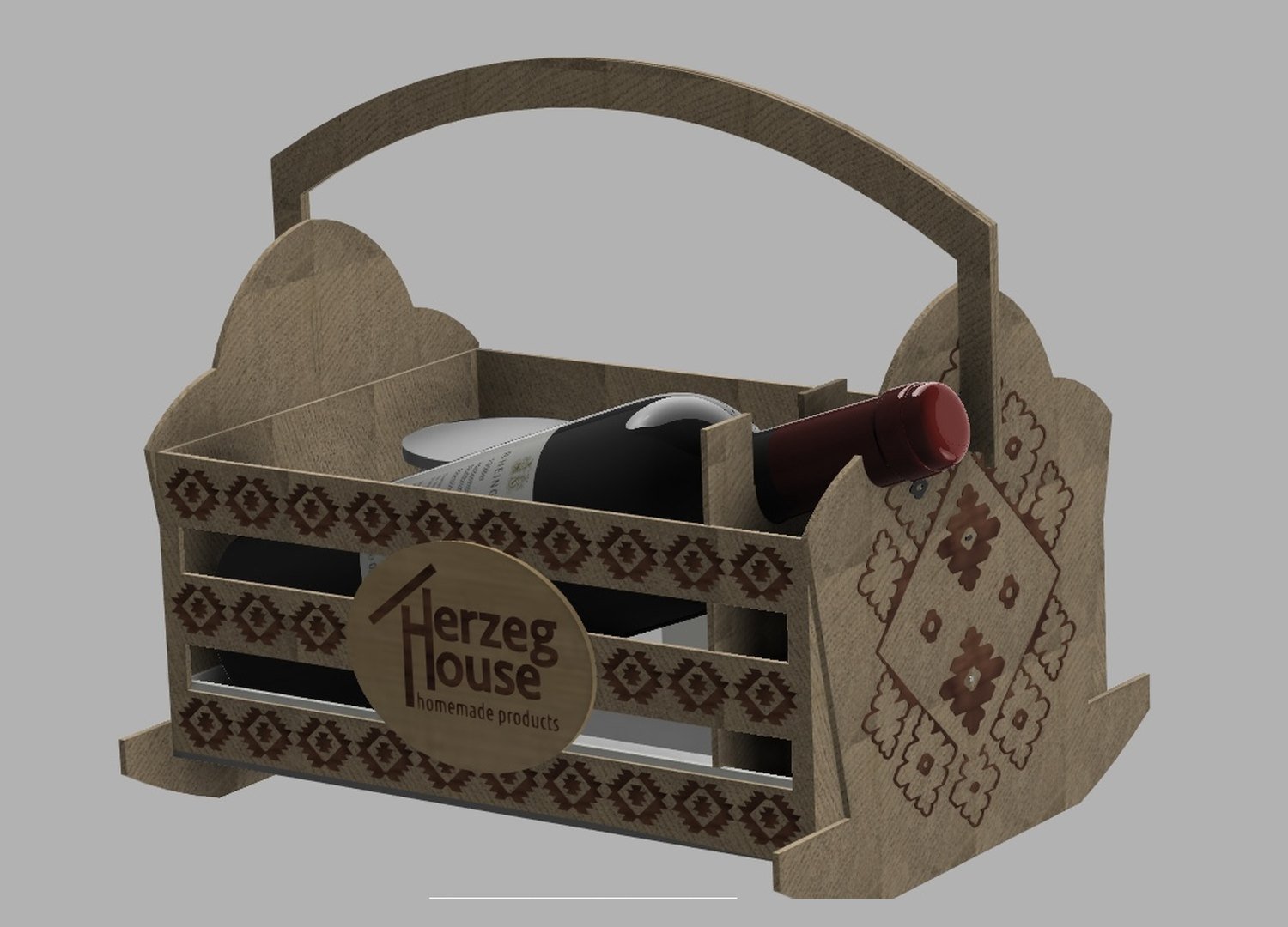

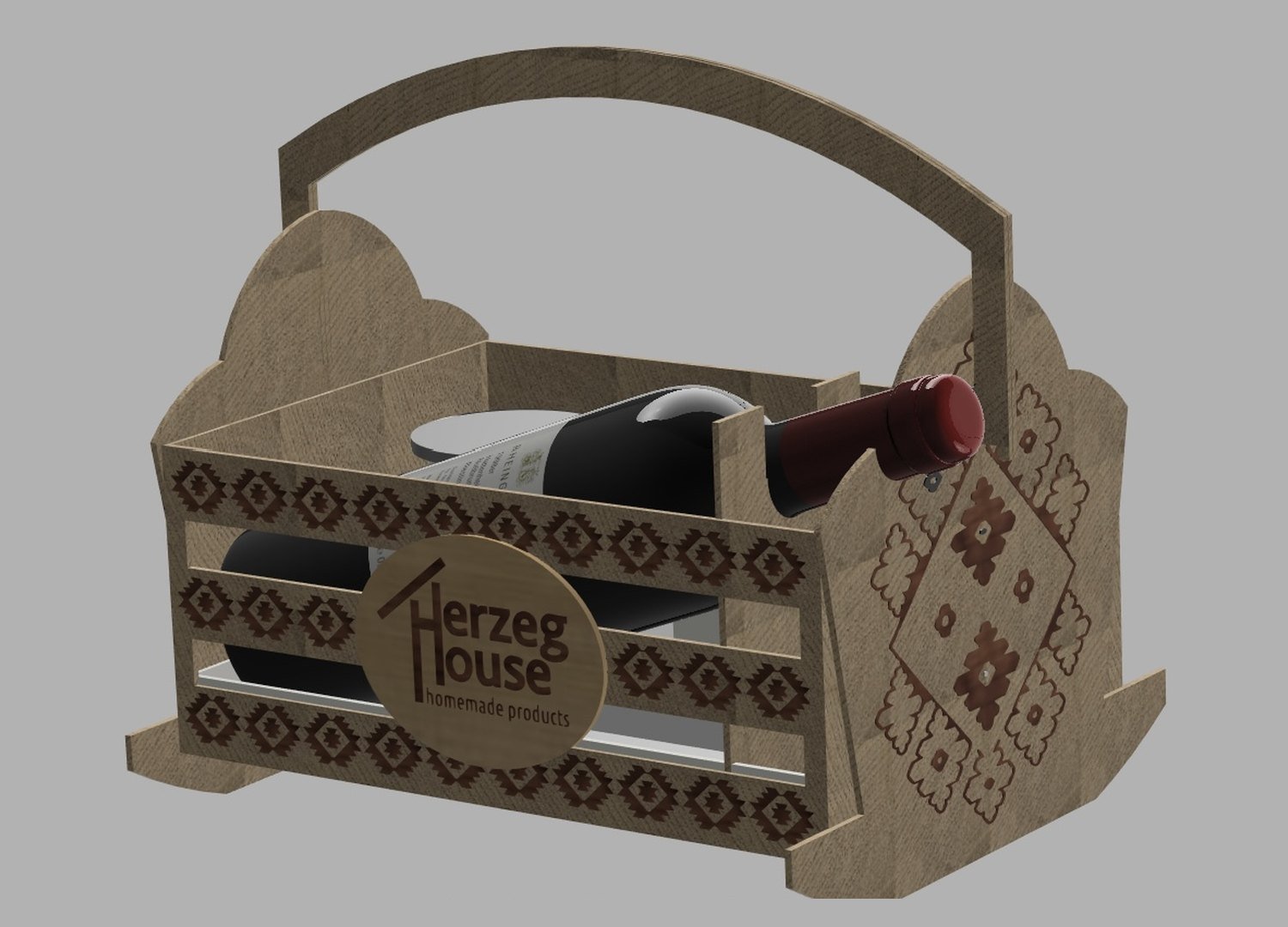

    Render korpe sa bocom vina Render korpe sa bocom vina, veći prikaz
  4. 4

    Priprema za izradu

    Model se razlaže na ravne dijelove. Za svaki se pripremaju linije rezanja i površine koje se graviraju: ornamenti, logotip i natpis.

  5. 5

    Lasersko rezanje i graviranje

    Dijelovi se izrezuju iz drvene ploče, a ornamenti se ugraviraju. Tamne ivice i motivi nastaju od samog laserskog zraka.

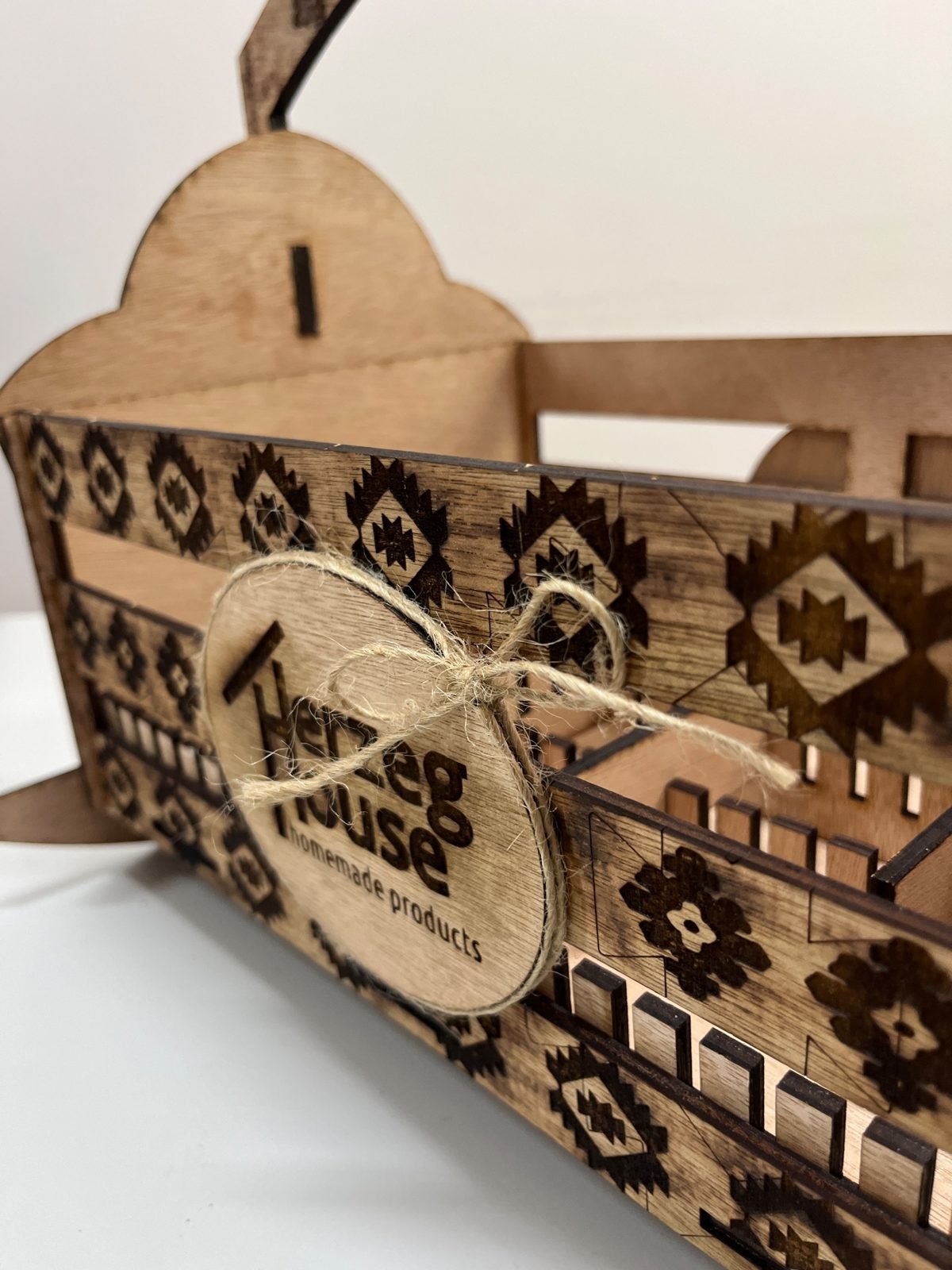

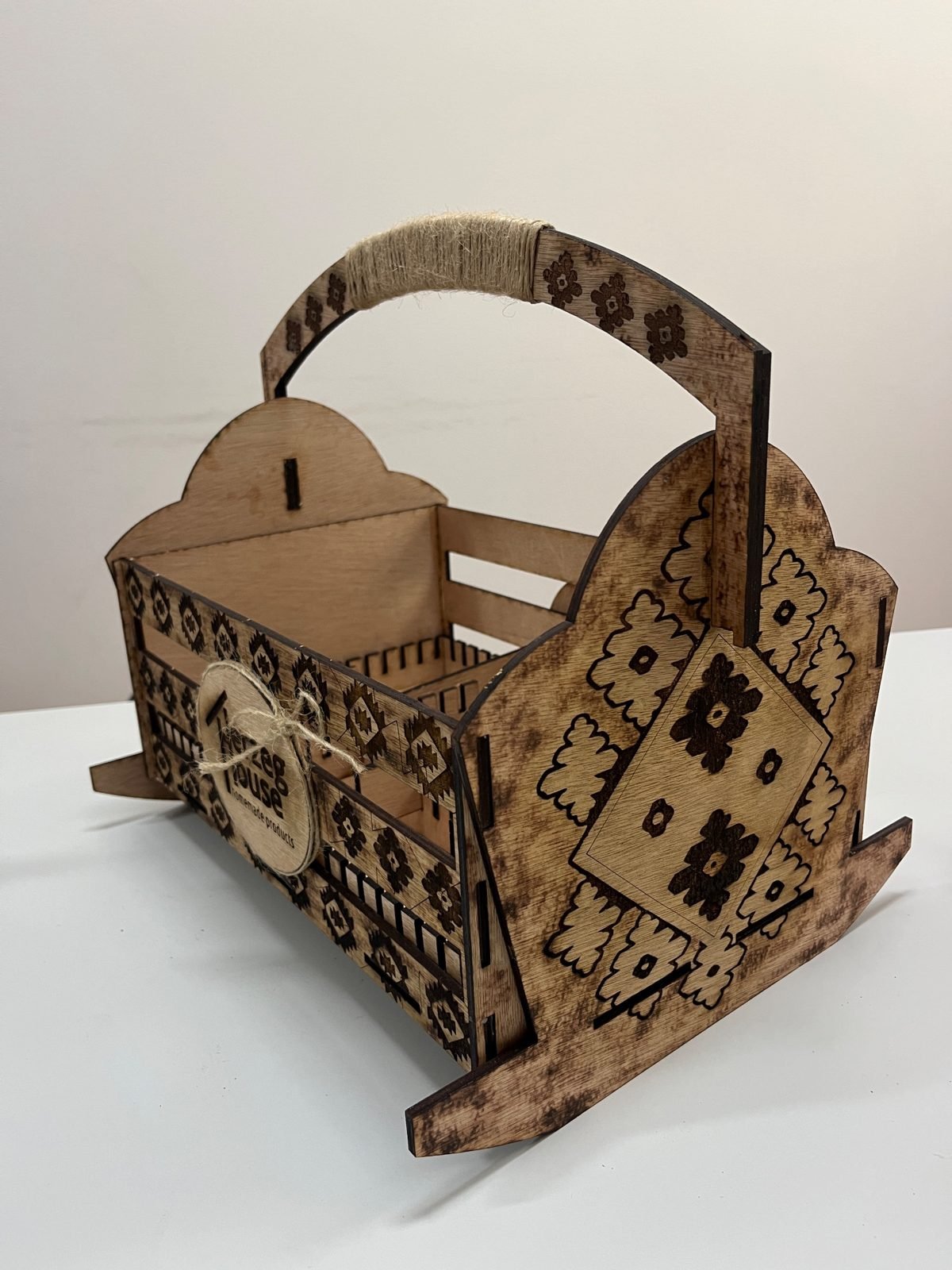

    Krupni plan laserski gravirane prednje strane i medaljona sa logotipom Bočna strana sa ugraviranim motivom ćilima
  6. 6

    Sklapanje i završna obrada

    Dijelovi se spajaju u cjelinu. Ručka se obmotava jutom, a medaljon s logotipom vezuje se jutenim koncem. Rezultat je kolijevka spremna za poklon i prodaju.

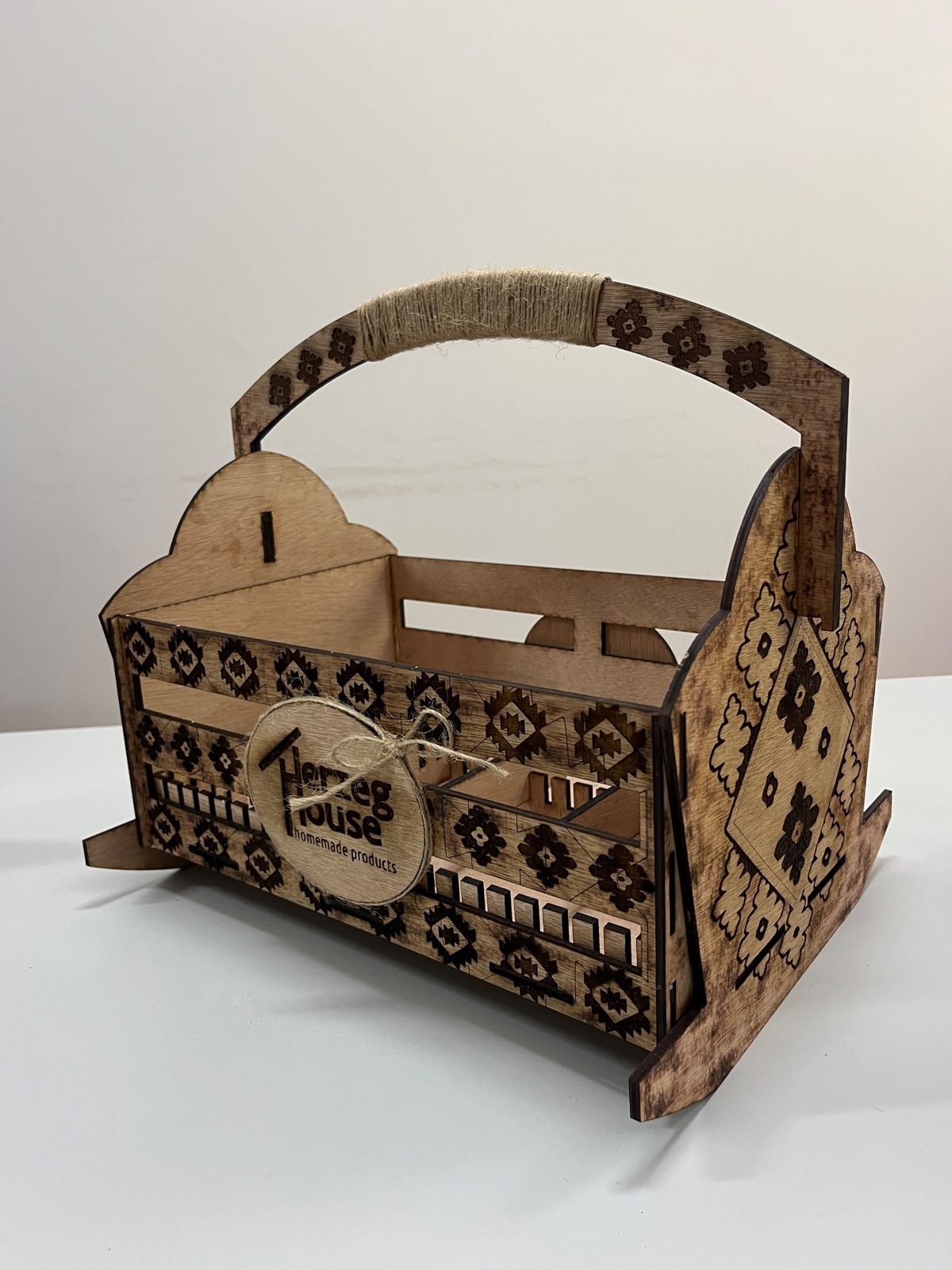

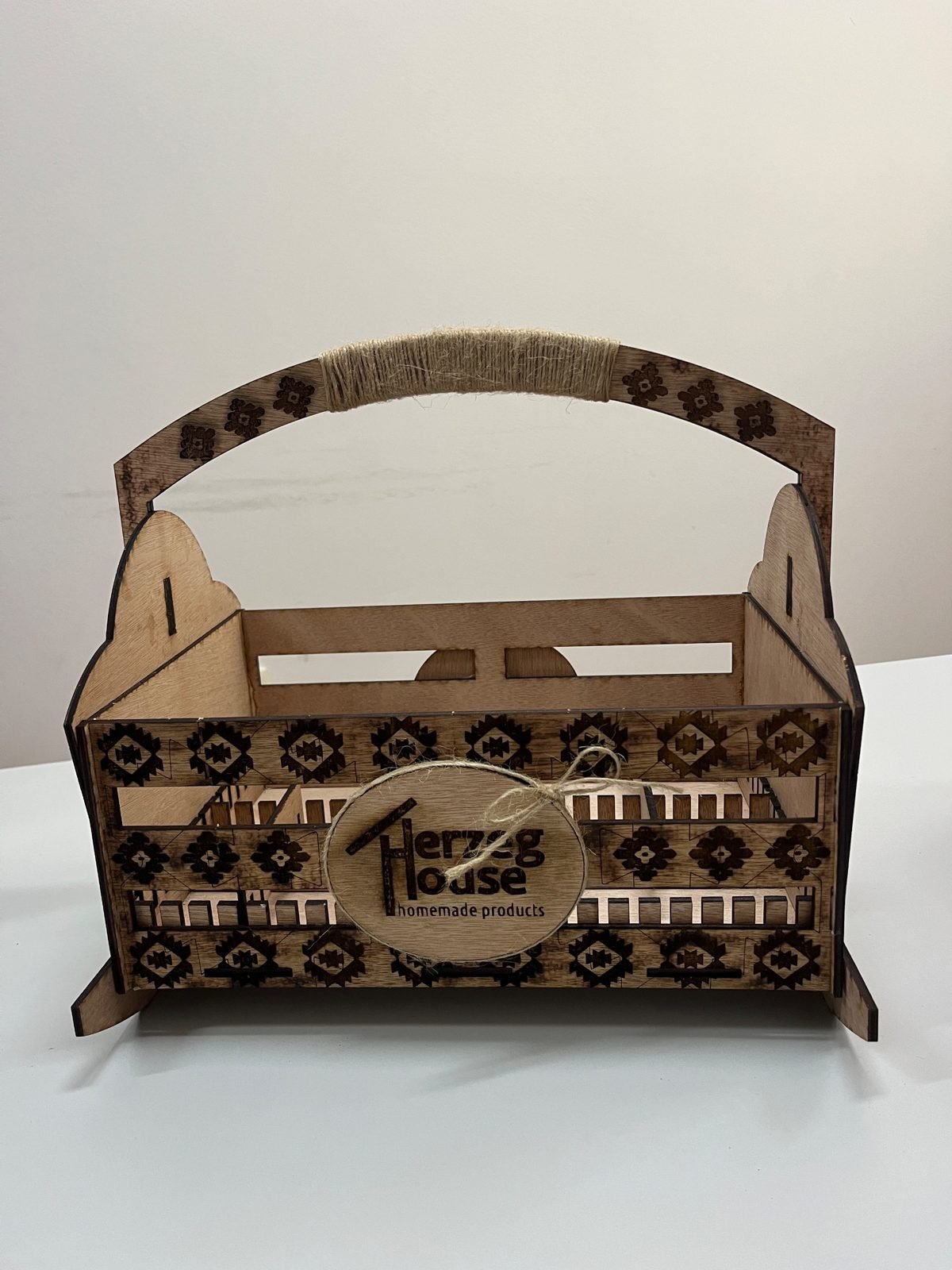

    Gotov proizvod, pogled sprijeda Gotov proizvod, pogled pod uglom
Namjena
Kolijevka za proizvode brenda Hercegovačka Kuća (npr. boca vina od 0,75 l i tegle)
Materijal
Materijal: drvena ploča, juta
Obrada
Lasersko rezanje i graviranje
Dizajn
Motivi tradicionalnih ćilima, logotip brenda
Spajanje
Utori i zupci u dijelovima
Oblik
Postolje za ljuljanje, ručka za nošenje

Partneri projekta

  • Herzeg House – homemade products

    Hercegovačka kuća Trebinje

    Partner iz privrede. Kolijevka za njihove proizvode primjer je proizvoda razvijenog u FabLab-u.

  • Grb Republike Srpske

    Vlada Republike Srpske

    Partner projekta.

  • Pečat Fakulteta za proizvodnju i menadžment Trebinje

    Fakultet za proizvodnju i menadžment Trebinje

    Nosilac FabLab okruženja, opreme i znanja za 3D modelovanje, aditivnu proizvodnju i digitalni dizajn.

Galerija

Bočna strana sa motivom ćilima
Render korpe sa bocom vina
Logotip i jutena mašna
3D model, prednja strana
Gotov proizvod, pogled sprijeda
Render, drugi prikaz
Ručka obmotana jutom
3D model, bočna strana
